Steckbrief swissfiber bar s

Gewicht		13.5 kg/m
max. Länge		400-600 cm
Nutzdauer		80 Jahre
Hauptträgheitsmoment	Jz Jy	11'583'085 mm⁴ 40'684'675 mm⁴
Trägheitsmoment	Wy	345'664 mm³
Brandkennziffer		BKZ 5.3

Schnitt:

Swissfiber bar s

Die Swissfiber-Stützen wurden speziell für den Einsatz als tragendes Bauteil für die Lärmschutzwand (LSW) entwickelt. Die Swissfiber bar s Stützen haben ein schmaleres Profil und sind kürzer als die Swissfiber bar b Stützen.

Material

Die Swissfiber bar s Stützen sind aus Fiberglas, einem Verbundwerkstoff bestehend aus Glasfasern und einem Vinylester. Dieses Material hat den Vorteil, dass es NICHT korrisionsanfällig und leichter als das Material herkömmlicher Lärmschutzstützen ist. Swissfiber-Stützen haben daher eine Nutzdauer von 80 Jahren.

Die Swissfiber-Stützen werden in einem maschinellen Verfahren hergestellt. Die Oberfläche ist auf dem gesamten Umfang glatt und hat den Farbton RAL 7012, basaltgrau. In der Oberfläche eingearbeitet ist eine Schutzschicht, welche im Verlauf der Nutzungsdauer abwittern kann. Die Tragfähigkeit der Stützen ist trotz Abwitterung über die geplante Nutzungsdauer von 80 Jahren gewährleistet.

Profillänge

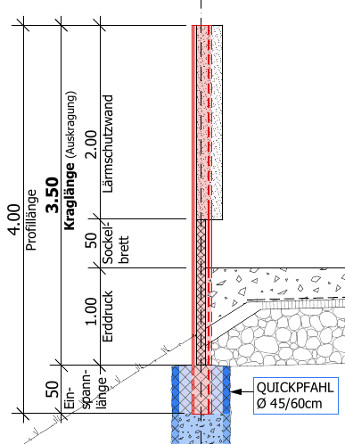

Die Profillänge der Swissfiber bar s Stützen beträgt 400 cm und setzt sich aus der Kraglänge (Auskragung) und der Einspannung zusammen. Die Einspannlänge (Stütze im Fundament) beträgt 50 cm. Die Kraglänge (sichtbarer Teil) von max. 350 cm teilt sich in 200 cm Lärmschutzwand, 50 cm Sockelbrett und 100 cm Erddruck auf. Jedoch sind diese Masse abhängig von der Geländekategorie, vom Staudruck und von den Stützenabständen.

Bei genügend Vorlaufzeit können die Stützen auf die gewünschten Längen produziert werden.

Kraglänge berechnen:

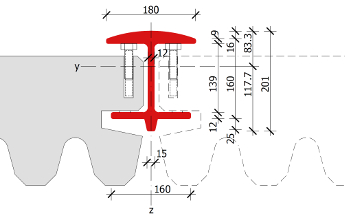

Querschnitte

Fundament Die Ausführung des Fundamentes ist im Typenkatalog der SBB in der Zeichnung A-13 dargestellt. Eine Ausführung der Fundamente aus Bohrpfählen mit aufgesetztem Brunnenring bietet sich als wirtschaftliche Lösung an. Im Gegensatz zu herkömmlichen Stahlpfosten kann Swissfiber bar s ohne Korrosionsrisiken mit Erdberührung im Brunnenring einbetoniert werden.	Sockelbrett Dank der ausserordentlichen Beständigkeit der Swissfiber bar s Stützen, kann der Pfahlkopf vollständig eingedeckt werden und damit unter Terrain liegen. Die Befestigung des Sockelbrettes wird somit stark vereinfacht. Das Sockelbrett wird analog den Lärmschutzwand-Elementen zwischen den Flanschen des Profils eingelassen und danach mit Schrauben festgeklemmt.	Wandelemente Swissfiber bar s ist so ausgelegt, dass die gleichen Lärmschutzwand- Elemente wie bei herkömmlichen Ausführungen eingesetzt werden können. Beim Einfahren der Beton- Lärmschutzelemente zwischen den Flanschen von Swissfiber bar s muss beidseitig eine Rutsch- bzw. Schutzschiene eingesetzt werden, welche vor dem Festklemmen der Betonelemente wieder entfernt wird.
