Scheda tecnica swissfiber bar s

Peso		13.5 kg/m
Lunghezza massima		400-600 cm
Durata di utilizzo		80 anni
Momento di inerzia principale	Jz Jy	11'583'085 mm⁴ 40'684'675 mm⁴
Momento di inerzia	Wy	345'664 mm³
Indice d'incendio		BKZ 5.3

Panoramica:

Swissfiber bar s

I montanti profilati Swissfiber sono stati concepiti in particolare per essere utilizzati come componenti portanti per barriere antirumore (Lärmschutzwand/LSW). I montanti profilati Swissfiber bar s hanno un profilo più sottile e sono più corti dei supporti Swissfiber bar b.

Materiale

I montanti profilati Swissfiber bar s sono in fibra di vetro, un materiale composito, composto da fibre di vetro e da resina vinilestere. Questo materiale ha il vantaggio di NON essere soggetto a corrosione e di essere più leggero del materiale utilizzato nei tradizionali montanti per barriere antirumore. Per questo motivo, i montanti profilati Swissfiber hanno una durata di 80 anni.

I montanti profilati Swissfiber sono fabbricati a macchina. La superficie è interamente liscia ed è di tonalità RAL 7012, grigio basalto. Nella superficie è integrato uno strato protettivo, il quale nel corso del tempo può essere danneggiato dagli agenti atmosferici. La portata dei montanti profilati è comunque garantita a prova di agenti atmosferici per la durata di utilizzo previsto di 80 anni.

Lunghezza dei profilati

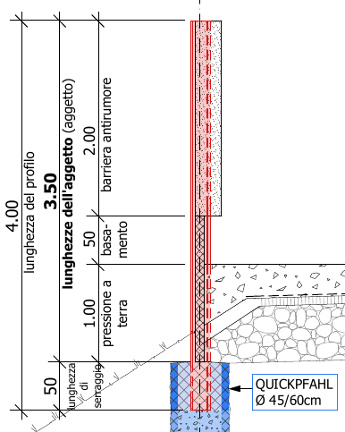

La lunghezza dei profilati Swissfiber bar s è di 400 cm e si stabilisce complessivamente dalla lunghezza dell’aggetto (aggetto) e dell'incastro. La lunghezza di serraggio (montante inserito nella fondazione) è di 50 cm. La lunghezza dell’aggetto (parte visibile) di max. 350 cm si divide in 200 cm di barriera antirumore, 50 cm di basamento e 100 cm di pressione a terra. Tuttavia queste misure dipendono dalla categoria del terreno, dalla pressione dinamica e dalle distanze dei montanti profilati.

I montanti profilati possono essere prodotti della lunghezza desiderata, con tempi di consegna adeguati.

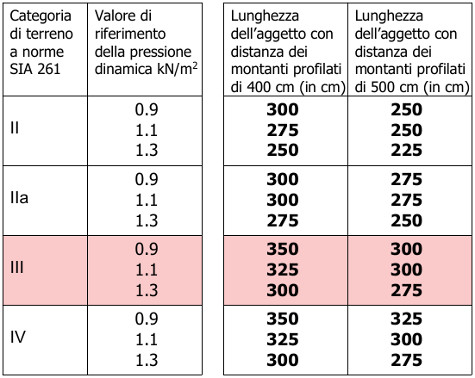

Calcolo della lunghezza dei profili:

Panoramica

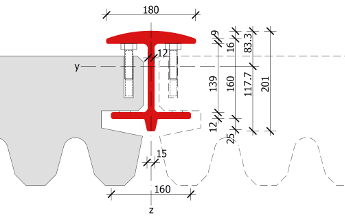

Fondazioni L'esecuzione delle fondazioni è illustrata nel catalogo dei tipi omologati delle FFS nel disegno A-13. L'esecuzione delle fondazioni con palificazione e posa del collare sovrapposto offre una soluzione economica. A differenza dei tradizionali pali di acciaio, il montante profilato Swissfiber bar s può essere posato in getto a contatto con il terreno all'interno del collare sovrapposto senza rischio di corrosione.	Base piana del basamento Grazie all'eccezionale resistenza dei montanti profilati Swissfiber bar s, la testa del palo può essere completamente ricoperta e quindi rimanere sotto terra. In questo modo il fissaggio della base piana del basamento è notevolmente semplificato. La base piana del basamento viene montata, come l'elemento della barriera antirumore, tra le flange del profilo e quindi fissata con le viti.	Elementi parete Swissfiber bar s è concepito in modo tale che possono essere impiegati gli stessi elementi per barriere antirumore delle esecuzioni tradizionali. Inserendo un elemento antirumore di cemento tra le flange di Swissfiber bar s, è necessario inserire da entrambi i lati una guida anti-scivolo o di protezione, che deve essere poi rimossa prima del bloccaggio degli elementi in calcestruzzo.
