Fiche signalétique bar s

Poids		13.5 kg/m
Longueur max.		400-600 cm
Durée de vie		80 ans
Moment d'inertie principal	Jz Jy	11'583'085 mm⁴ 40'684'675 mm⁴
Moment d'inertie	Wy	345'664 mm³
Indice-incendie		I-I 5.3

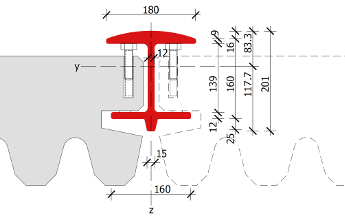

Section transversale:

Swissfiber bar s

Les supports Swissfiber ont été spécialement développés pour un usage comme élément porteur du mur antibruit (Lärmschutzwand/LSW). Les supports Swissfiber bar sont une section plus fine et sont plus courts que les supports Swissfiber bar b.

Matérial

Les supports Swissfiber bar s sont en fibre de verre, un composite constitué de fibre de verre et d’un vinylester. Ce matériau a l’avantage de ne PAS être sensible à la corrosion et d’être plus léger que le matériau des supports classiques de protection acoustique. C’est pour cette raison que les supports Swissfiber ont une durée de vie de 80 ans.

Les supports Swissfiber sont fabriqués par un procédé mécanique. La surface est lisse sur toute son étendue et son coloris est le RAL 7012, gris basalte. Une couche protectrice est incorporée dans la surface, laquelle peut se décalaminer par exposition aux agents atmosphériques au cours de la durée d’utilisation. La capacité portante des supports est assurée, malgré le décalaminage, pour la durée d’utilisation prévue de 80 ans.

Longueur du profilé

La longueur du profilé Swissfiber bar s est de 400 cm et se compose de la longueur du l’avancée (avancée) et de l’encastrement. L’encastrement (support dans la fondation) est de 50 cm. L’avancée (partie visible) d’un max. de 350 cm est répartie en 200 cm de mur antibruit, en 50 cm de planche de support et en 100 cm de pression du sol. Cependant, ces dimensions dépendent de la catégorie de terrain, de la pression dynamique et des intervalles entre les supports.

Avec un délai de réalisation suffisant, les supports peuvent être fabriqués aux longueurs souhaitées.

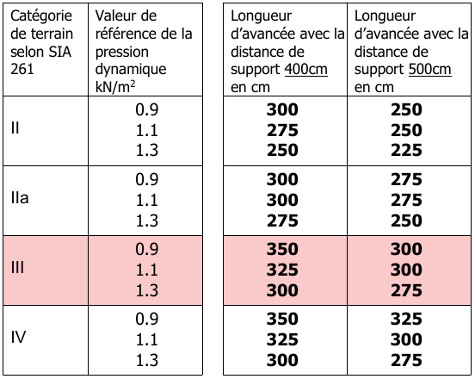

Calculer la longueur du profilé :

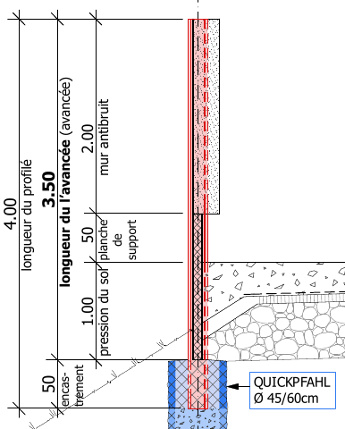

Sections transversales

Fondation La réalisation de la fondation est représentée dans le catalogue des types des CFF dans l’illustration A-13. Une réalisation des fondations en pieux forés coiffés d’un caisson se propose comme une solution économique. Contrairement à des poteaux classiques en acier, la Swissfiber bar s peut être coulée dans du béton dans le caisson sans risques de corrosion à cause du contact avec la terre.	Plinthe Grâce à l'exceptionnelle résistance des supports Swissfiber bar s, la tête de pieu peut être entièrement couverte et ainsi être enterrée. La fixation de la plinthe est, de cette façon, grandement simplifiée. La plinthe va être enchâssée de façon analogue aux parois du mur antibruit entre les brides du profilé et ensuite bloquée avec des vis.	Parois La Swissfiber bar s est dimensionnée de telle façon que les mêmes parois de murs antibruit que pour les versions classiques puissent être utilisées. Lors de la mise en place des éléments antibruit en béton entre les brides de la Swissfiber bar s, il faut utiliser des deux côtés un rail de glissement ou de protection qui sera à nouveau ôté avant le blocage des éléments en béton.
