Fiche signalétique bar b

Poids 20.2 kg/m
Longueur max. 550-600 cm
Durée de vie 80 ans
Moment d'inertie principal Jz
Jy
17'011'244 mm⁴
95'897'576 mm⁴
Moment d'inertie Wy 799'147 mm³
Indice-incendie I-I 5.3

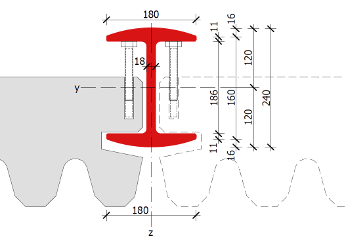

Section transversale

Swissfiber bar b


Les supports Swissfiber ont été spécialement développés pour un usage comme élément porteur du mur antibruit (LSW). Les supports Swissfiber bar b ont une section plus grande et sont plus longs que les supports Swissfiber bar s.


Matérial

Les supports Swissfiber bar b sont en fibre de verre, un composite constitué de fibre de verre et d’un vinylester. Ce matériau a l’avantage de ne PAS être sensible à la corrosion et d’être plus léger que le matériau des supports classiques de protection acoustique. C’est pour cette raison que les supports Swissfiber ont une durée de vie de 80 ans.

Les supports Swissfiber sont fabriqués par un procédé mécanique. La surface est lisse sur toute son étendue et son coloris est le RAL 7012, gris basalte. Une couche protectrice est incorporée dans la surface, laquelle peut se décalaminer par exposition aux agents atmosphériques au cours de la durée d’utilisation. La capacité portante des supports est assurée, malgré le décalaminage, pour la durée d’utilisation prévue de 80 ans.

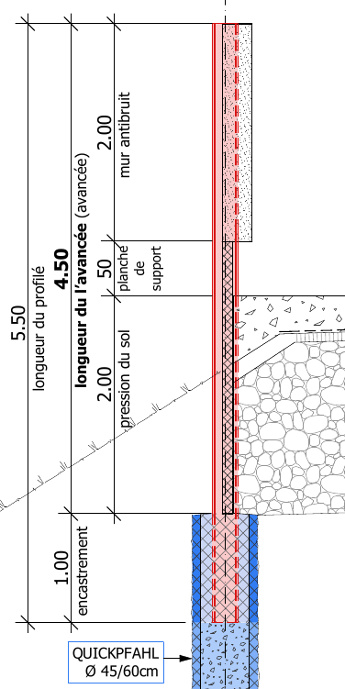

Longueur du profilé

La longueur du profilé Swissfiber bar b est de 550 cm et se compose de la longueur du l’avancée (avancée) et de l’encastrement. L’encastrement (support dans la fondation) est de 100 cm. L’avancée (partie visible) d’un max. de 450 cm est répartie en 200 cm de mur antibruit, en 50 cm de planche de support et en 200 cm de pression du sol. Cependant, ces dimensions dépendent de la catégorie de terrain, de la pression dynamique et des intervalles entre les supports.

Avec un délai de réalisation suffisant, les supports peuvent être fabriqués aux longueurs souhaitées.

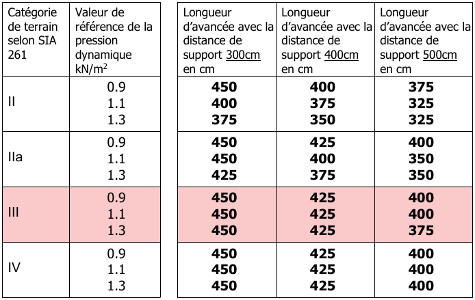

Calculer la longueur du profilé :









Sections transversales


Fondation

La réalisation de la fondation est représentée dans le catalogue des types des CFF dans l’illustration A-13. Une réalisation des fondations en pieux forés coiffés d’un caisson se propose comme une solution économique. Contrairement à des poteaux classiques en acier, la Swissfiber bar b peut être coulée dans du béton dans le caisson sans risques de corrosion à cause du contact avec la terre.

Plinthe

Grâce à l'exceptionnelle résistance des supports Swissfiber bar b, la tête de pieu peut être entièrement couverte et ainsi être enterrée. La fixation de la plinthe est, de cette façon, grandement simplifiée. La plinthe va être enchâssée de façon analogue aux parois du mur antibruit entre les brides du profilé et ensuite bloquée avec des vis.

Parois

La Swissfiber bar b est dimensionnée de telle façon que les mêmes parois de murs antibruit que pour les versions classiques puissent être utilisées. Lors de la mise en place des éléments antibruit en béton entre les brides de la Swissfiber bar b, il faut utiliser des deux côtés un rail de glissement ou de protection qui sera à nouveau ôté avant le blocage des éléments en béton.
